ICECUBE Multisplit versie

Decentrale koeling en klimaatbeheersing

De ICECUBE Multisplit versie functioneert voor grote en kleine kantoren, ziekenhuizen, hotels en soortelijke situaties als decentrale klimaatunit. De ICECUBE Multisplit versie beheerst de luchtstromen in een ruimte. Koeling wordt in de ICECUBE zelf opgewekt. Verwarming kan de ICECUBE middels een verwarmingsbatterij aan de luchtstroom meegeven. De ventilatiehoeveelheid wordt middel variabel gestuurde kleppen (VAV) beheerst. Alles wordt aangestuurd op basis van de in de ruimte heersende CO2 en temperatuur. Geschikt voor zowel nieuwbouw als bestaande bouw, waarbij het voor renovaties een uitstekende upgrade biedt van topkoeling naar volledige klimaatbeheersing.

Download hier de technische specificaties van de ICECUBE Multisplit M400.

Het meest duurzame en kosteneffectieve klimaatsysteem voor grote gebouwen

Het ICECUBE Multisplit klimaatsysteem is wereldwijd uniek en speciaal ontwikkeld om de krachtige techniek van dauwpuntkoeling toe te passen in grote gebouwen, zoals kantoorpanden. Dit gepatenteerde systeem maakt het mogelijk om met een energiebesparing tot wel 80% ieder gewenst comfortniveau te bereiken – zonder concessies.

ICECUBE Multisplit omvat alles wat een hoogwaardige klimaatinstallatie nodig heeft: Koeling, Verwarming, Ventilatie, Geavanceerde regeltechniek

Hiermee biedt het dezelfde functionele en duurzame voordelen als een WKO-systeem, maar tegen een lagere investering én met extra voordelen: Geen grondboringen nodig, Geen vergunningsplicht, Geen gebruik van superbroeikasgassen

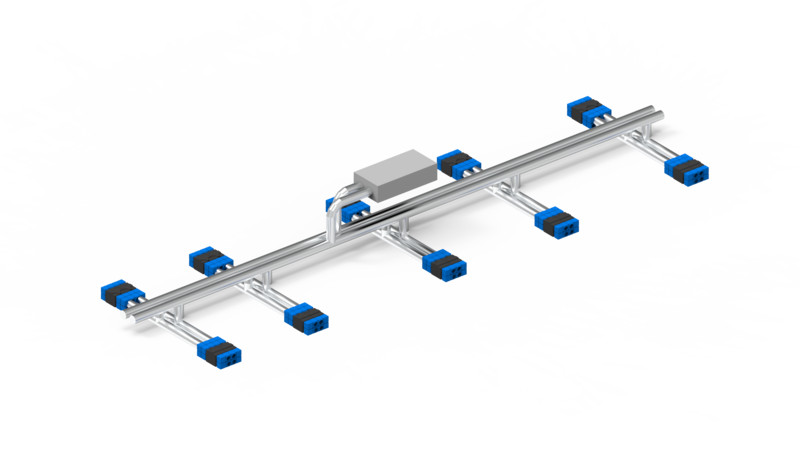

Het ICECUBE Multisplit klimaatsysteem bestaat uit:

Centrale luchtbehandeling

Levert de ventilatielucht voor het gebouw.
Bevat een warmtewisselaar voor warmte terugwinning.
Bevat een warmtepomp.

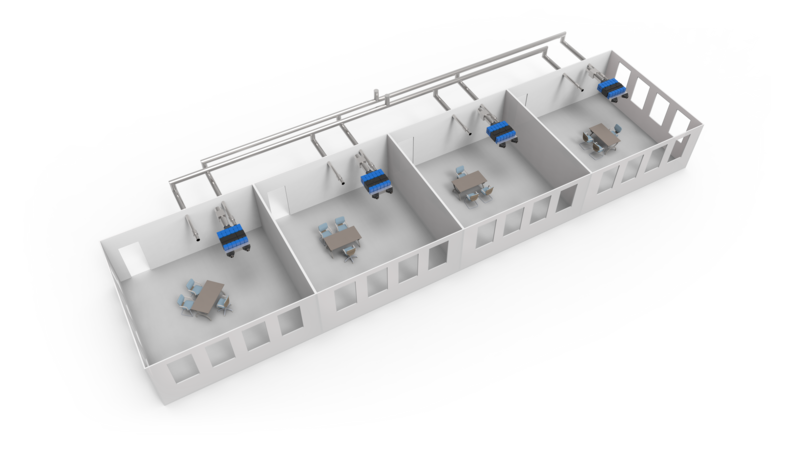

ICECUBEs decentraal in iedere ruimte

Leveren de koeling.
Sturen de ventilatielucht aan.
Sturen de decentrale verwarming aan.

Luchtkanalen

Geïsoleerde luchtkanalen van de centrale unit naar de individuele ruimtes.
Afvoer luchtkanalen vanaf iedere decentrale ICECUBE terug naar de centrale LBK.

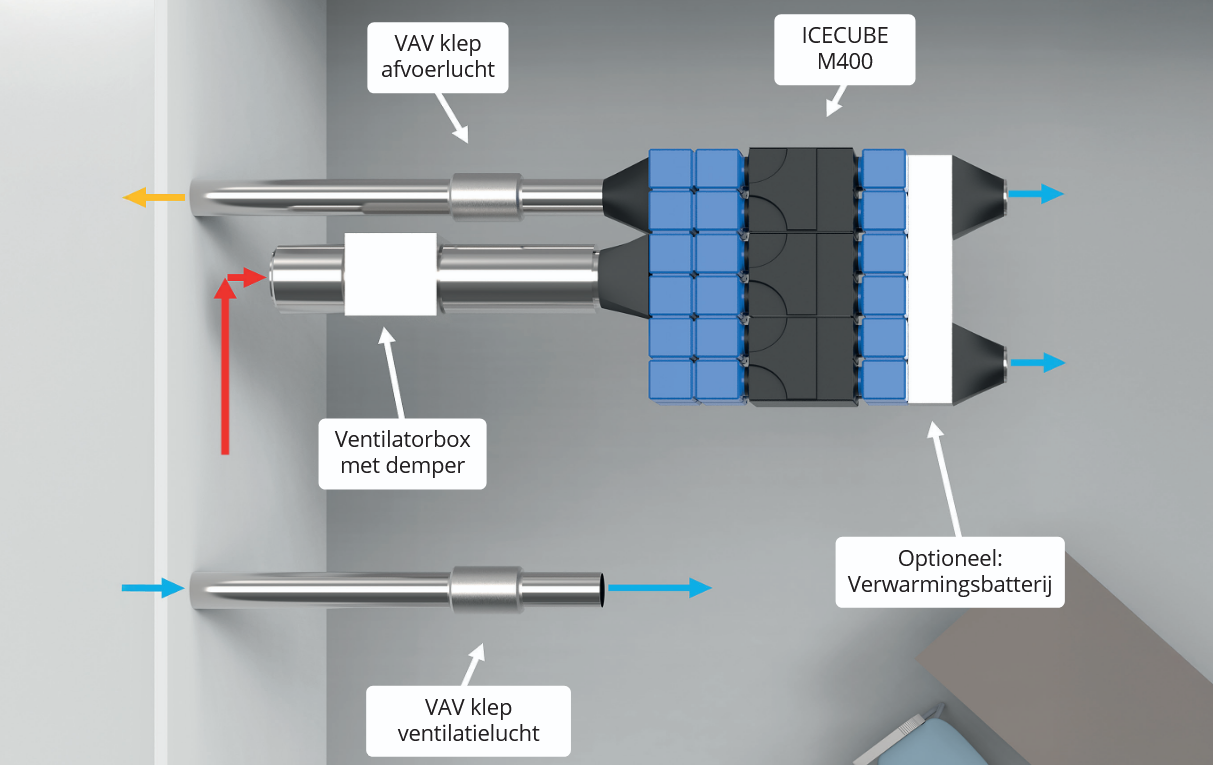

De afbeelding hiernaast geeft weer welke elementen er decentraal geplaatst worden. Dit zijn:

De ICECUBE met bijbehorende ventilator en geluiddempers.
VAV kleppen in de aanvoer en afvoer.
Een ruimteopnemer die CO2 en temperatuur meet.
Eventueel een verwarmingselement in de toevoerlucht van de ICECUBE.
Inblaasroosters en luchtkanalen.

Werking van de functie KOELING

In de centrale luchtbehandelingkast wordt 200 m³/h ventilatielucht gekoeld middels een warmtepomp. Deze gekoelde lucht wordt de ruimte in gebracht. Doordat deze lucht gekoeld is, is deze ook gedroogd tot op een punt dat het beste is voor de ICECUBE om te koelen (hoe droger de lucht is, hoe dieper de ICECUBE kan koelen). De lucht wordt nooit onaangenaam droog!
De ICECUBE haalt 600 m³/h uit de ruimte en maakt er middels het proces van dauwpuntkoeling 400 m³/h gekoelde lucht van. Er wordt 200 m³/h vochtige lucht afgevoerd naar de centrale luchtbehandeling.

Resultaat:

De centrale unit levert één derde deel van de gekoelde lucht.
De ICECUBE levert twee derde deel van de gekoelde lucht.
Bij deellast zal de ICECUBE zo veel mogelijk koeling opvangen.

Werking van de functie VENTILATIE

Als er alleen geventileerd wordt en niet gekoeld of verwarmd, dan zal de toevoer van ventilatielucht via hetzelfde kanaal plaatsvinden. Via een bypass in de ICECUBE zal dezelfde hoeveelheid lucht uit de ruimte worden afgevoerd.

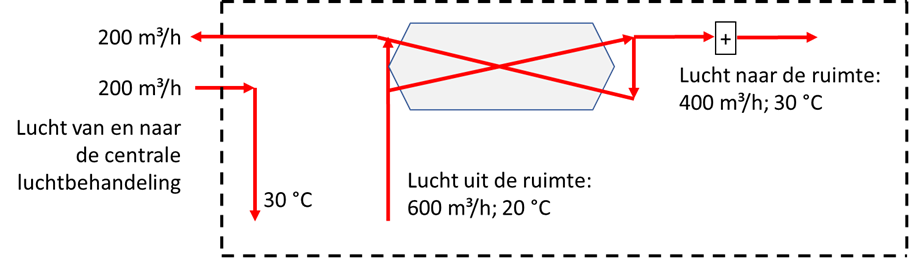

Werking van de functie VERWARMING

Een deel van de binnenlucht wordt gebruikt om door het verwarmingselement in de ICECUBE verwarmt te worden.

Het is ook mogelijk om te verwarmen via andere elementen in de ruimte (bijv. vloerverwarming, radiatoren).

REGELTECHNIEK: Veelzijdige decentrale regeling

Alles wordt per ruimte geregeld! Iedere ICECUBE heeft een eigen regelaar. De regelaar regelt alles wat er decentraal moet gebeuren: ventilatie, koeling en verwarming. Desgewenst kan de verlichting en zonwering ook met deze regelaar. De regelaars worden met een centrale regeling verbonden via een UTP of wifi netwerk. Via een overzichtsscherm wordt iedere individuele ruimte overzichtelijk in beeld gebracht.

De regelaars kunnen ook verbonden worden met een extern gebouw beheer systeem (GBS) via Modbus.

Een opwaardering van topkoeling naar volledige koeling

Voor bestaande gebouwen die geen decentrale koeling hebben is ICECUBE Multisplit makkelijk toepasbaar. De ICECUBE wordt decentraal geplaatst en werkt zoals hierboven beschreven. Dit biedt de voordelen:

Verdrievoudiging van de gekoelde luchthoeveelheid uit de centrale luchtbehandelingkast.
Eventueel kan de luchthoeveelheid van de centrale LBK omlaag.
De ICECUBEs kunnen ruimte voor ruimte geplaatst worden, en desgewenst alleen in die ruimtes/ dat gebouwdeel waar extra koeling nodig is.

Installatietechnisch zijn er de volgende aandachtspunten.

Er moet in de centrale unit wel koeling zitten.
Dit systeem is niet geschikt als de centrale LBK een vocht overdragend warmtewiel heeft.
Als de afvoerlucht via plenum wordt afgezogen moeten er nieuwe afvoerkanalen gemaakt worden.

Er is meer met de ICECUBE mogelijk dan je denkt. Neem contact met ons op om door te nemen hoe wij uw kantoor of ander gebouw kunnen verduurzamen op een praktische en kosteneffectieve manier!
